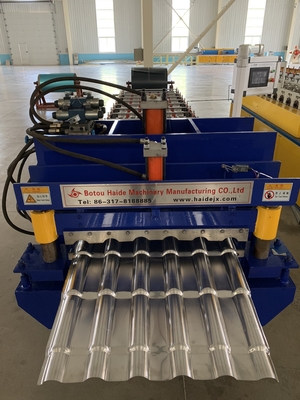

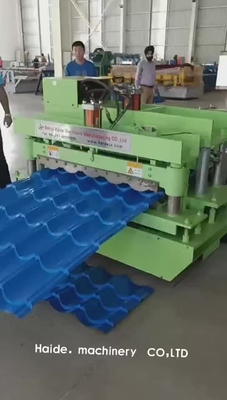

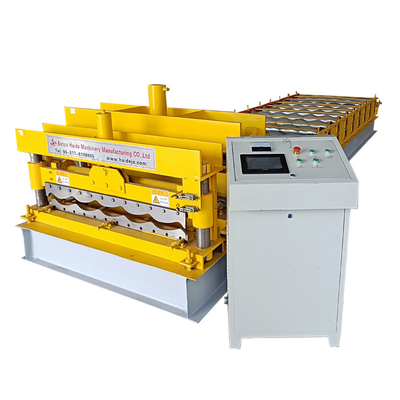

Painel Rollformer do telhado e de parede, único rolo completo que forma a linha de produção

Parâmetros técnicos básicos (alguns podem ser mudados como a exigência de cliente)

1.

Modelo

Rolo do painel do telhado que forma a máquina

2.

Dimensão (milímetros)

6000*1200*1050 (length*width*height)

3.

Peso

35000KGS

4.

Formando etapas do rolo

13 ou como a exigência de cliente

5.

Diâmetro do eixo

70mm ou 80mm ou como a necessidade do cliente

6.

Velocidade de trabalho

8-12m/min (pode ser mais rápido adicionando o motor hidráulico

7.

Motor principal

4KW

8.

Motor da bomba hidráulica

3KW

9.

tensão

380V/3Phase/50HZ ou como a necessidade do cliente

10.

Sistema de controlo

PLC com tela táctil da cor

11.

Estrutura principal

aço 350H

12.

Corrente

1' ‘ou 0,6" dobro ‘

13.

Lâmina da tesoura

CR12 com tratamento extinto 60-62

14.

Material do rolo

45# de aço com tratamento térmico

Componentes da máquina e da descrição principal

Componentes da máquina

Descrição principal

1.

Uncoiler

Uncoiler simples;

uncoiler da elevação;

auto decoiler com carro

capacidade de carga: 5000kgs

poder principal: 3kw

largura da bobina: 1000mm

2.

Seção de alimentação com guia

Facilmente para a entrada da matéria prima

3.

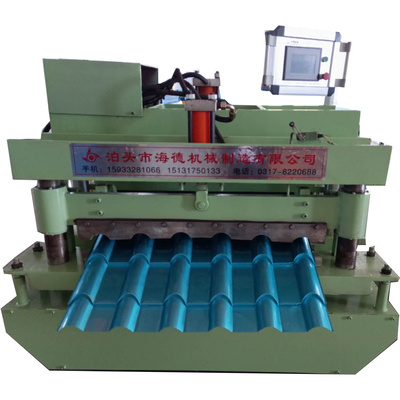

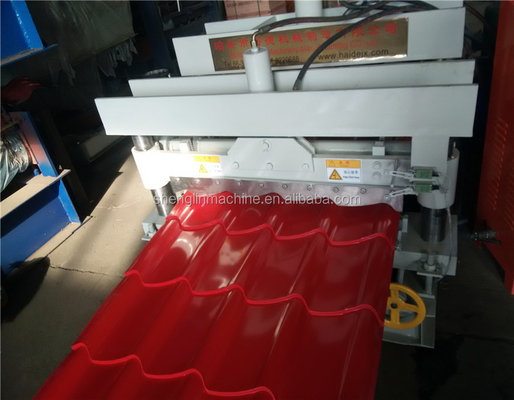

Máquina de formação principal

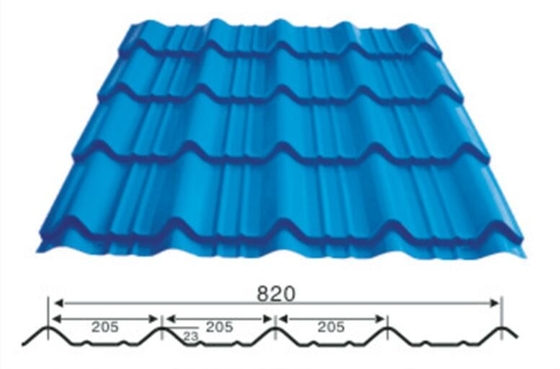

Formando o painel que concorda sua exigência

4.

 Sistema de controlo do PLC

Controlo automàtica a quantidade de folha, comprimento de corte.

5.

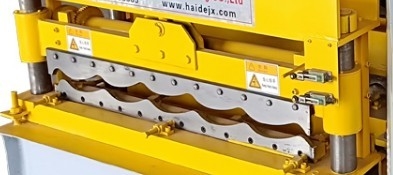

Lâmina de corte

Cortando o painel automaticamente

6.

Ajustado fora da tabela

Partes da altura adjustable.2

Tamanho: 48' ‘largamente, 10 pés de comprimento com 8 rolos

7.

Cobertura

Corrente sobre posta para escapar dano aos trabalhadores
